Solução para sua linha
Gradeador Automatizado
Gradeador para madeira automatizado com ou sem tabicamento automático, projeto base, devendo ser dimensionado conforme o material serrado pela indústria interessada. A estimativa de produtividade deve ser calculada de acordo com o dimensionamento pré estabelecido
Veja de perto
Fotos e vídeos
Explore os detalhes do equipamento.
Foto
Foto
Foto
Foto
Foto
FotoAbra uma mídia para ampliar. Use as setas ou deslize para navegar.
Descrição operacional
Gradeador de tábuas finas
Automatize o gradeamento da sua madeira serrada.

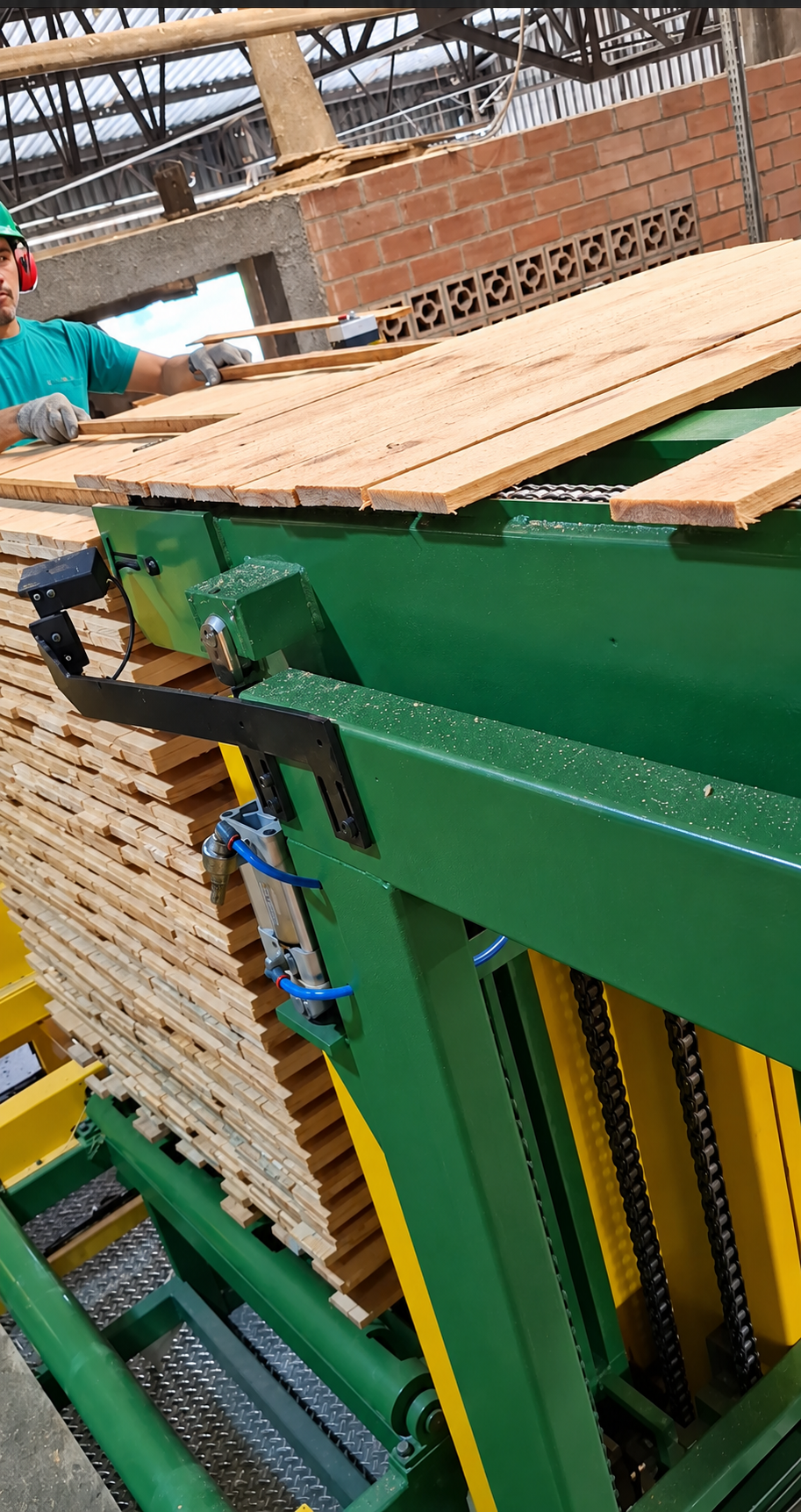

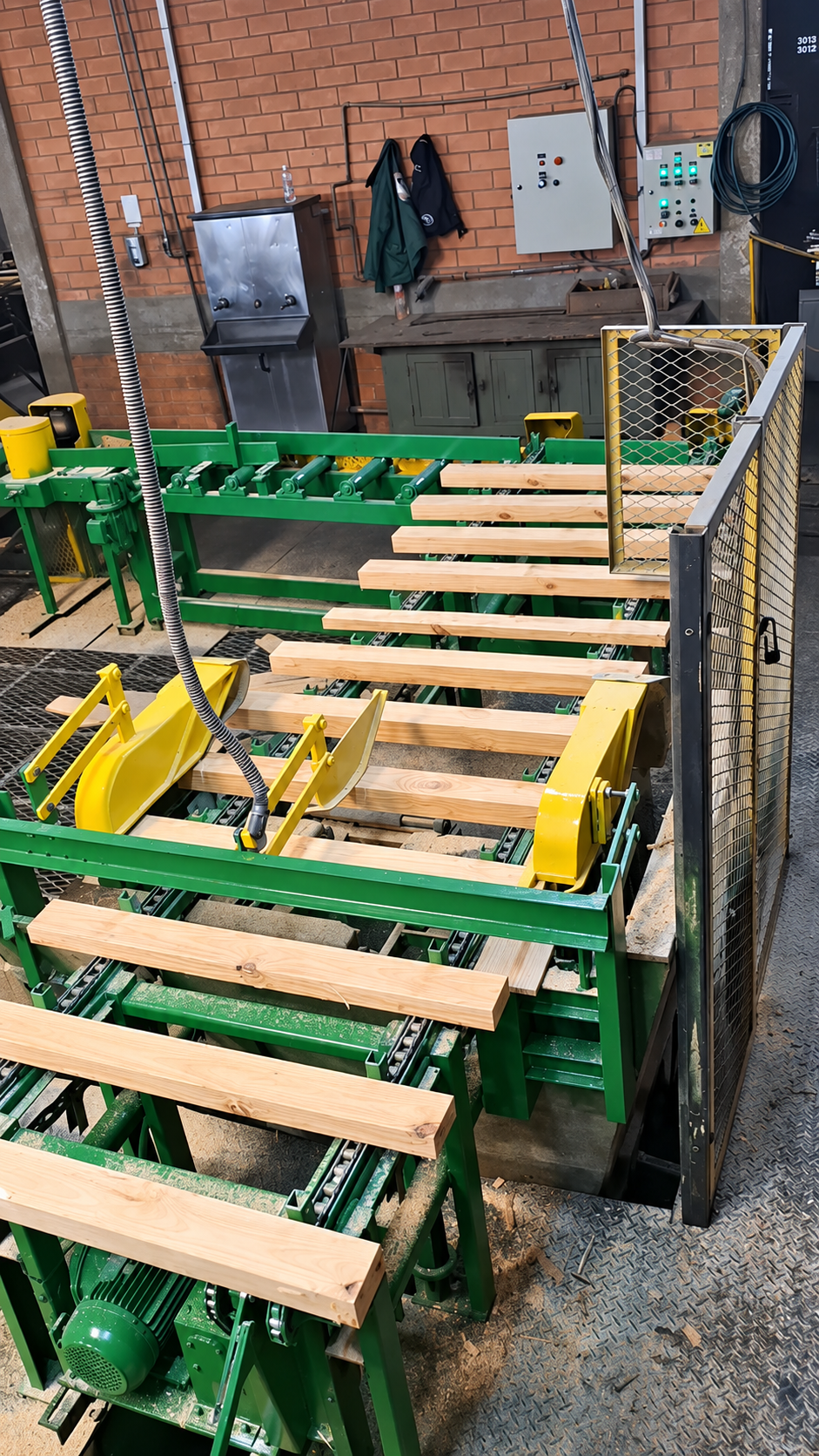

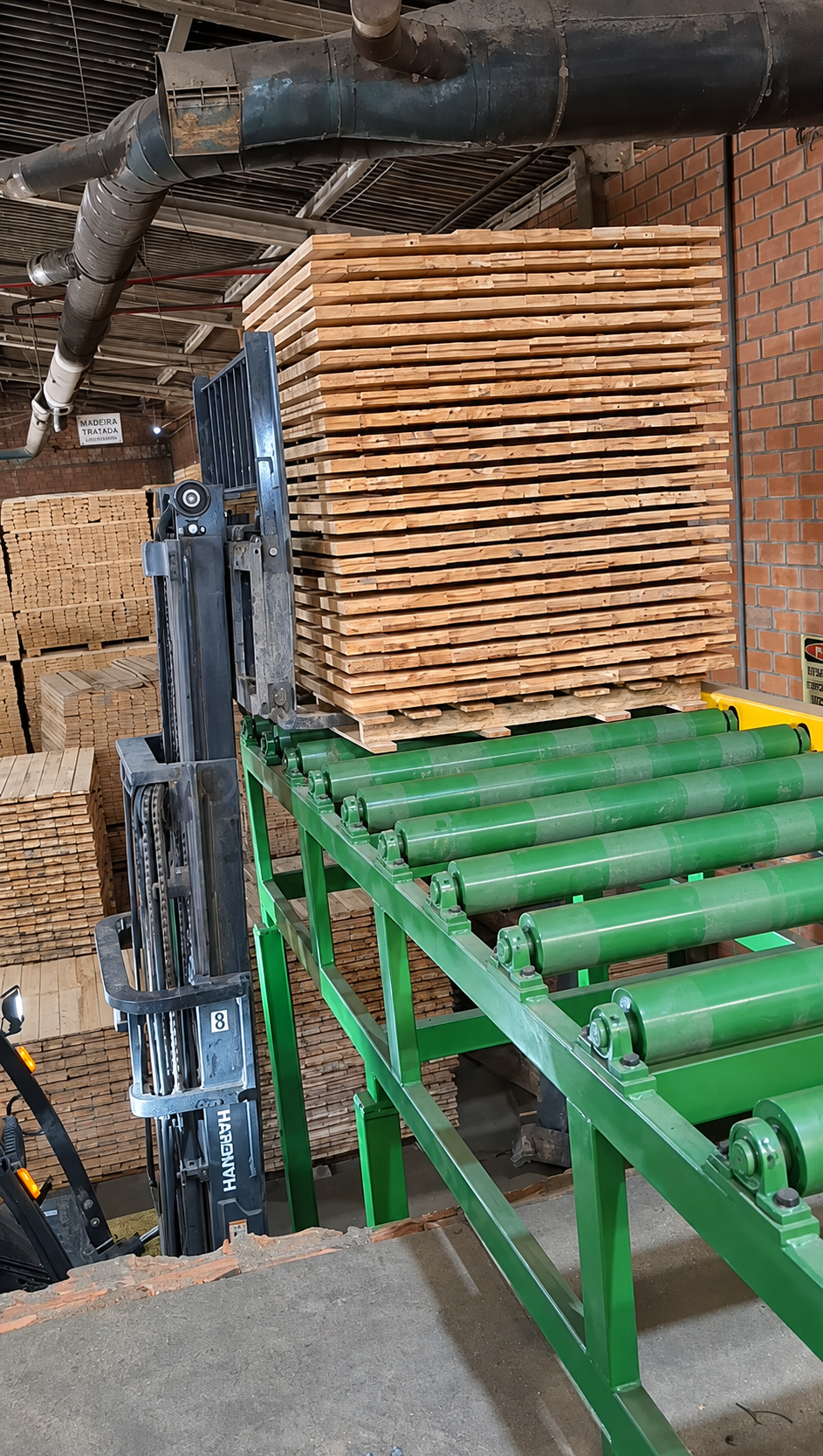

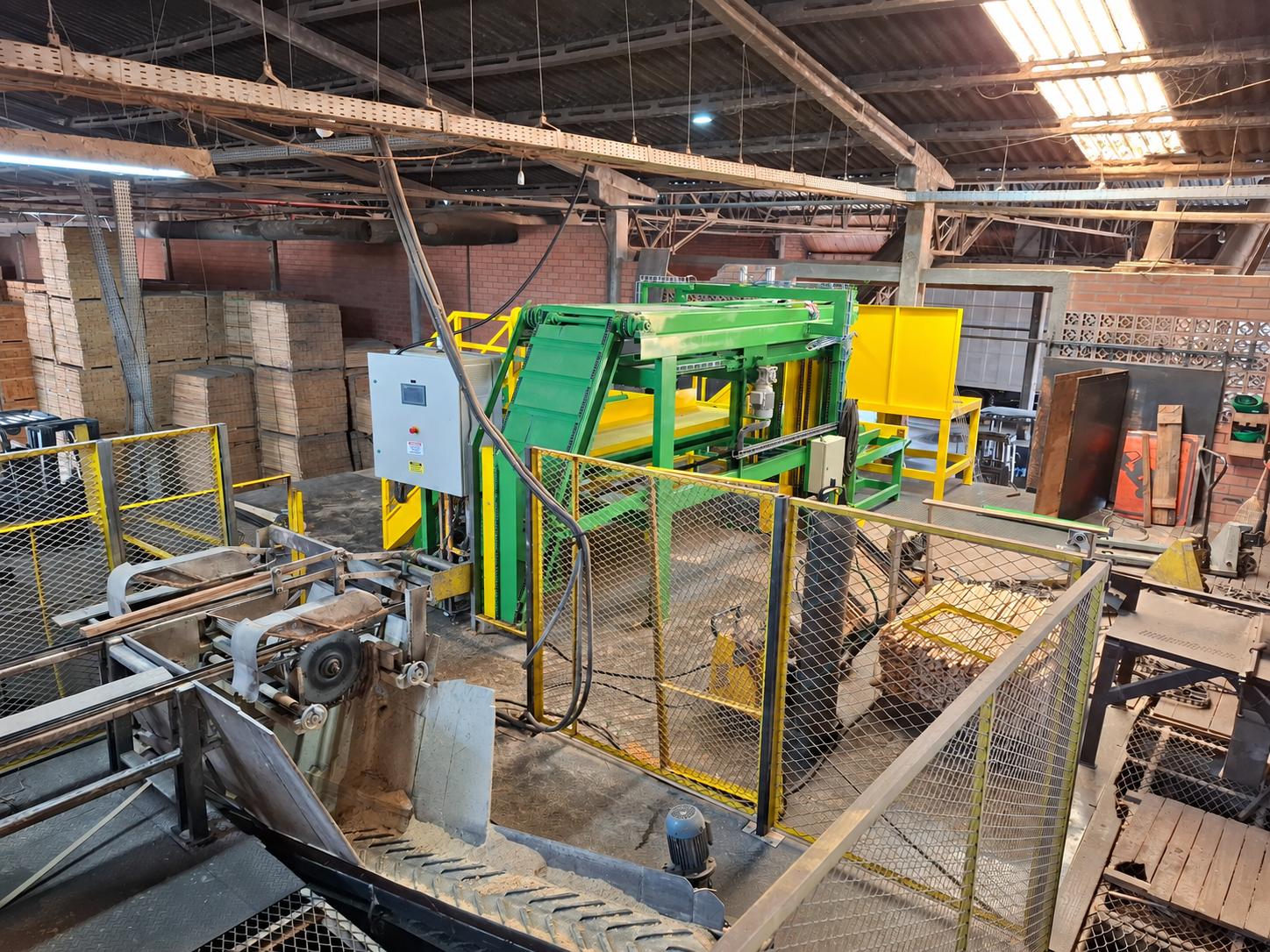

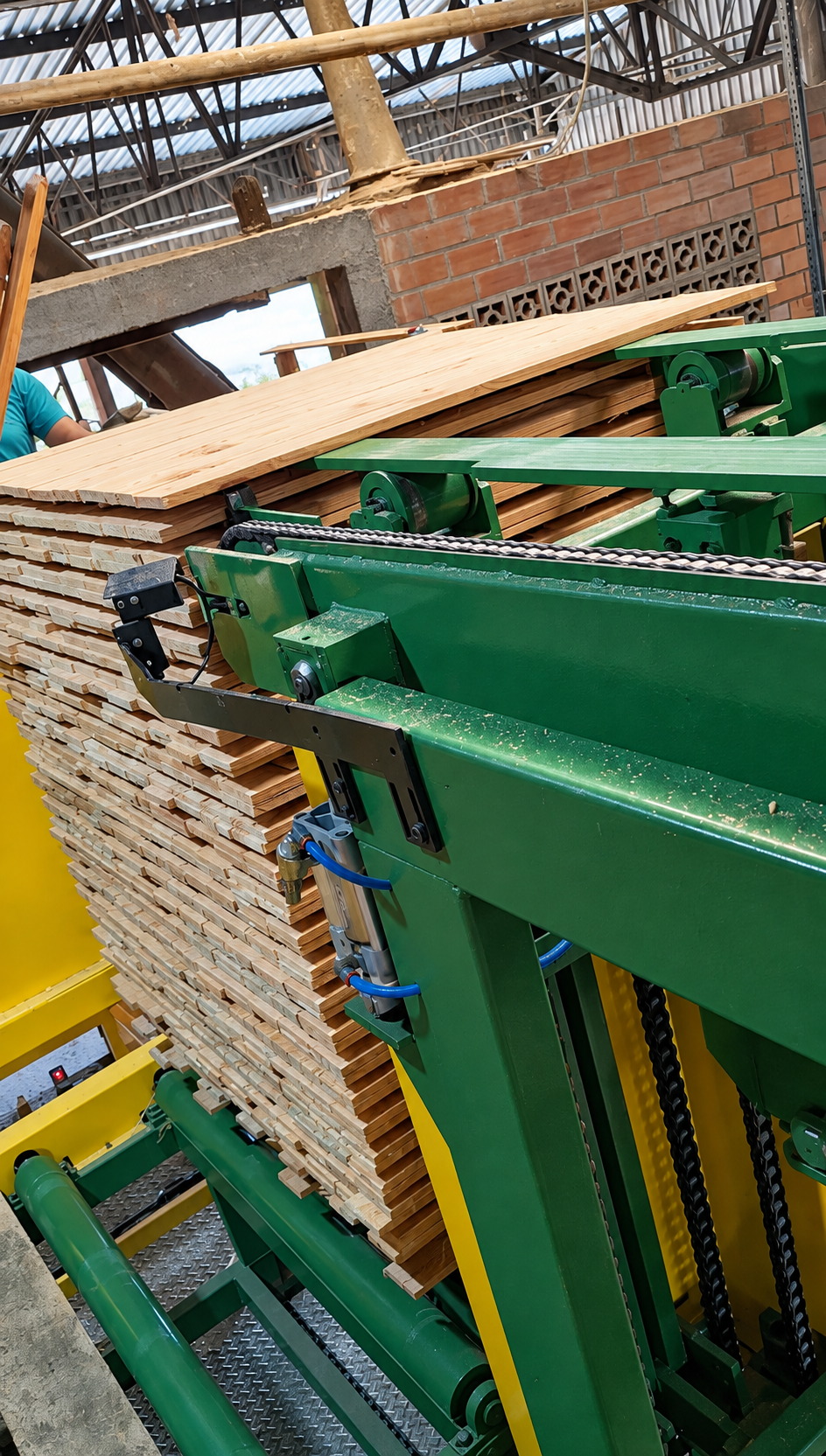

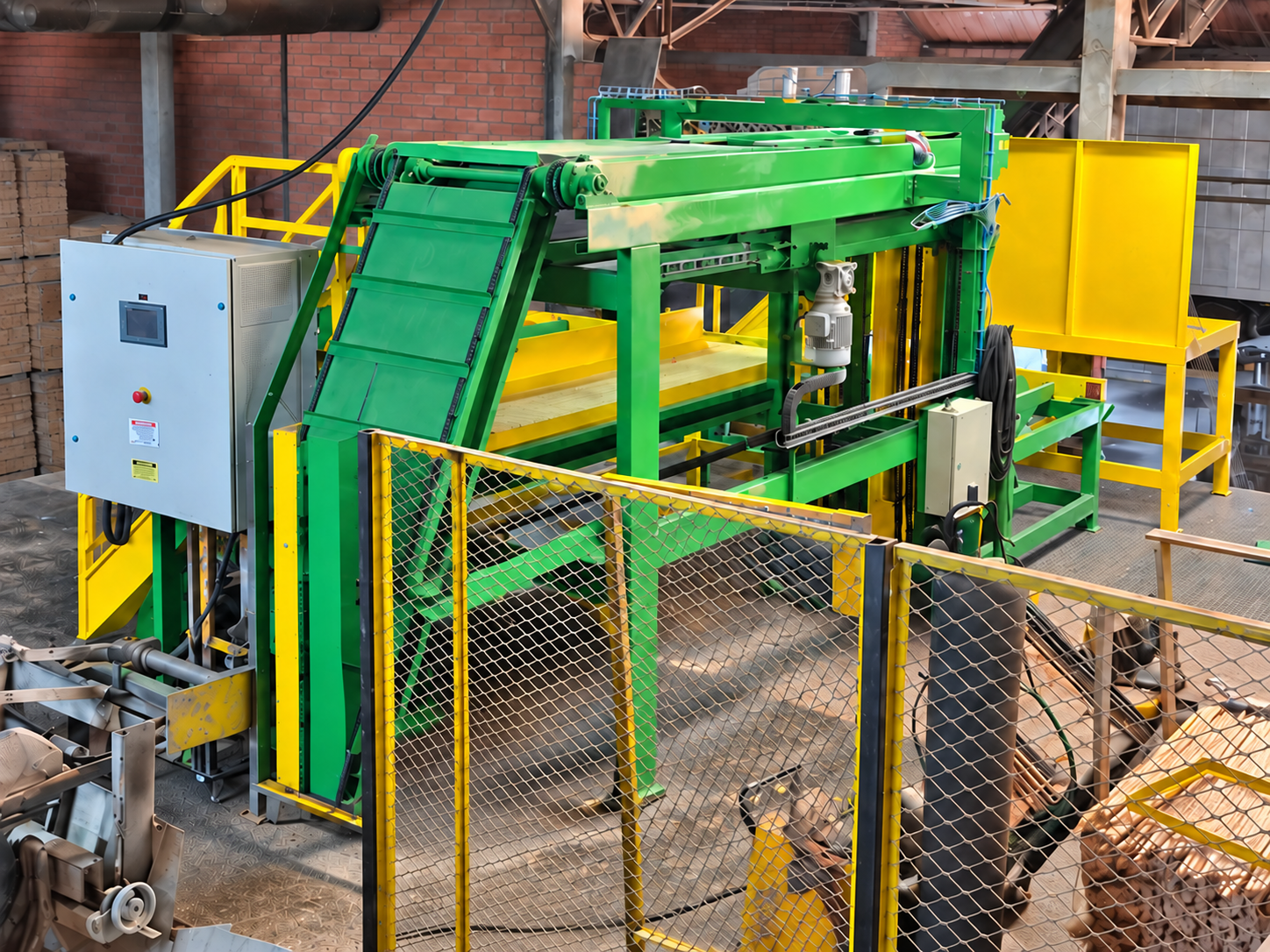

O Gradeador de Tábuas Finas Pouso integra a saída do corte à formação de pilhas. O sistema recebe o material, separa as tábuas uma a uma e organiza as camadas com controle por sensores e CLP. A pilha desce progressivamente durante o processo e, ao atingir a altura definida, segue por roletes tracionados para retirada.
Cada equipamento é dimensionado conforme as características da madeira, a capacidade de produção e o layout do cliente. A colocação dos tabiques pode ser manual ou automatizada por um sistema opcional contratado separadamente.
Principais características
- Integração com a linha de corte.
- Separação individual e transporte das tábuas.
- Empilhamento automatizado em camadas.
- Altura de pilha e sequência de tabicamento definidas em projeto.
- Tabicamento automático opcional.
- Saída adaptável à movimentação interna.
Veja o gradeador em operação
Conheça nas fotos e nos vídeos os detalhes de alimentação, formação das pilhas e saída do equipamento.
Faça download do catálogo do produto abaixo na página.
Solicitar orçamento: WhatsApp
Características técnicas
Compare as especificações dos dois modelos de Gradeador.
Deslize a tabela para comparar os dois modelos.
| Especificações técnicas | G2000 | G3200 |
|---|---|---|
| Número de garfos no elevador | 3 | 3 |
| Número de linhas na esteira superior | 3 | 3 |
| Comprimento da madeira | 900 a 2.000 mm | 1.200 a 3.200 mm |
| Unitizadora | 6 linhas | 6 linhas |
| Espessura da madeira1 | 11 a 50 mm | 11 a 16 mm (1.800 a 2.000 mm)4 17 a 20 mm (1.800 a 2.500 mm)4 21 a 50 mm (1.800 a 3.000 mm)4 |
| Largura da madeira | 50 a 300 mm | 50 a 300 mm |
| Produto | Tábua serrada (relação da largura deve ser 3 vezes a mais do que a espessura) e bloco quadrado | Tábua serrada (relação da largura deve ser 3 vezes a mais do que a espessura) e bloco quadrado |
| Tipo de madeira | Destopada (sem variação de comprimento) Refilada (sem variação na largura e sem casca) |
Destopada (sem variação de comprimento) Refilada (sem variação na largura e sem casca) |
| Largura máxima dos pacotes2 | 1.200 mm | 1.200 mm |
| Altura máxima dos pacotes3 | 1.500 mm | 1.500 mm |
| Número de camadas / ciclos por minuto | Até 12 | Até 12 |
| Controle de operação | CLP | CLP |
| Acionamento | Painel elétrico automático | Painel elétrico automático |
| Aplicações | Estufa e empacotamento | Estufa e empacotamento |
| Espécie da madeira | Pinus, eucalipto, teca, gmelina | Pinus, eucalipto, teca, gmelina |
| Umidade da madeira | Seca ou verde | Seca ou verde |
| Sistema de elevação | Mecânico | Mecânico |
| Fiação | Completa até o painel | Completa até o painel |
- Não é recomendado gradear madeira com espessura menor que a indicada, pois a distância entre os garfos em relação ao comprimento da madeira pode permitir flambagem.
- Pacotes mais largos sob consulta.
- Pacotes mais altos sob consulta.
- Os valores entre parênteses indicam o comprimento da madeira.
